河道浮子液位計

1 概述：
    1.1  本儀器按照國家標準GB/T11828.1-2002《水文測量?jī)x器第十部分  浮子式水位計》要求設計、制造。儀器在水位變率大、波涌嚴重的環境下，具有良好的測量精度和工作穩定性，特別適合于水文站、水庫站、閘壩站、遙測站、水電站、潮位站使用。
    1.2  本儀器由絕對值編碼型水位編碼器、水位輪顯示器、浮子、懸索、平衡錘、通信接口等部分組成，是獨立的水位觀測測量?jī)x器，又可以與電顯示器、閘門開度儀、閘門啟閉機控制系統連接，共同組成計算機顯示、控制系統（如船閘、水電站、抽水蓄能電站、農業灌溉系統，給排水系統等）；配置RS485通信接口的水位儀，可直接與通信機、計算機聯網組成水文自動測報系統，可廣泛用于裝備各種類型的水位測站。
    1.3  儀器采用國家新型防波涌專利技術設計、制造，在波涌環境下，能有效防止測纜與測輪之間打滑，使儀器穩定、可靠地工作。儀器具有斷電記憶功能、抗強電磁干擾，無溫度、零點漂移。
    1.4  本儀器適合于內徑≥25厘米的細井和一般測井使用。
2 特點：
    數字顯示，帶北背光，更加直觀
    數字化按鍵，無機械按鍵，操作更加方便
    功耗低，采用間斷性休眠工作，每秒工作200毫秒，功耗低于傳統純機械式浮球液位計
    供電：5-30V
3 工作原理：

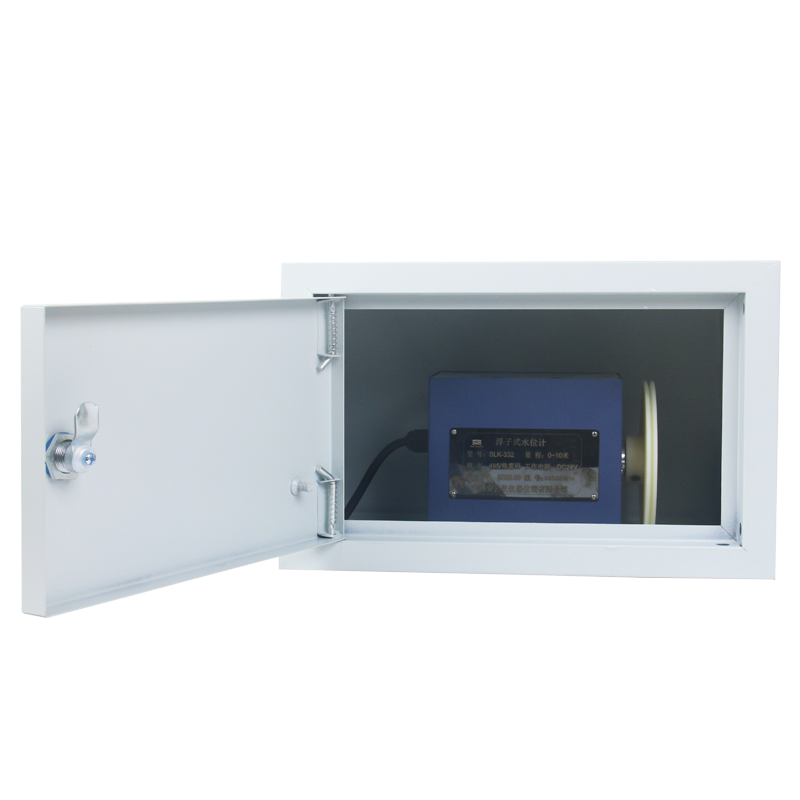

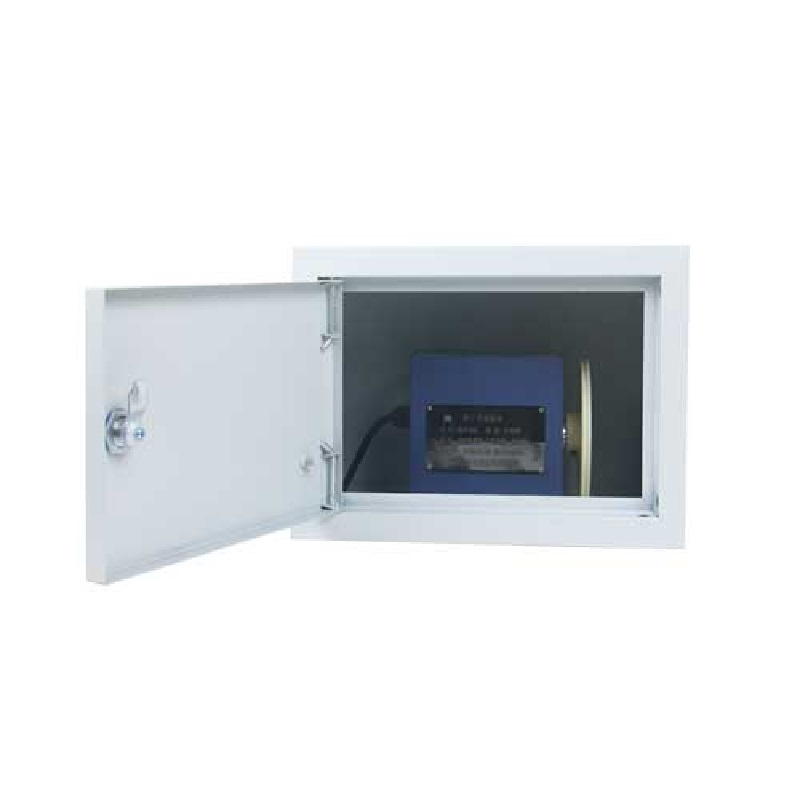

    3.1  本儀器由浮子、懸索、平衡錘、水位輪、水位編碼器、顯示器、滾動壓輪組件、輸出插座等部分構成，如圖1所示。

    3.2 工作原理
     儀器以浮子感測水位變化，工作狀態下，浮子、平衡錘與懸索連接牢固，懸索懸掛在水位輪的“V”形槽中。平衡錘起拉緊懸索和平衡作用，調整浮子的配重可以使浮子工作于正常吃水線上。在水位不變的情況下，浮子與平衡錘兩邊的力是平衡的。當水位上升時，浮子產生向上浮力，使平衡錘拉動懸索帶動水位輪作順時針方向旋轉，水位編碼器的顯示讀數增加；水位下降時，則浮子下沉，并拉動懸索帶動水位輪逆時針方向旋轉，水位編碼器的顯示器讀數減小。
    本儀器的水位輪測量圓周長為32厘米，且水位輪與編碼器為同軸聯接，水位輪每轉一圈，編碼器也轉一圈，輸出對應的32組數字編碼。當水位上升或下降，編碼器的軸就旋轉一定的角度，編碼器同步輸出一組對應的數字編碼（二進制循環碼，又稱格雷碼）。不同量程的儀器使用不同長度的懸索能夠輸出1024至4096組不同的編碼，可以用于測量10至40米水位變幅。
    通過與儀器插座相聯接的多芯電纜線可將編碼信號傳輸給觀察室內的電顯示器或計算機，用作觀測、記錄或進行數據處理；安裝有RS485數字通信接口（或4-20mA）的水位計，可以直接與通信機、計算機或相應儀表相聯接，組成為水文自動測報系統。
    儀器的內置式RS485數字通信接口（選裝），具備選址、選通功能，能以二線制方式遠距離傳輸信息，在一對雙絞線信號線上可以驅動或接收多臺水位（或閘位）傳感器，實現遙測組網。
